HSG系列液压缸

    HSG系列双作用单杆活塞液压缸,是液压系统中作往复直线运动的执行机构。具有结构简单、工作可靠、装拆方便、易于维修、可带缓冲装置及连接方式多样等特点。它适用于工程机械、矿山机械、起重运输机械、冶金机械及其它机械等。

缸头、缸筒连接方式
编号

连  接  方  式

备   注
1  缸头耳环带衬套
2  缸头耳环装关节轴承
3  铰轴 用于缸径D≥φ80(指卡键连接)
4  端部法兰
5  中部法兰
活塞杆端连接方式
编   号 连 接 方 式 备                  注
1 杆端外螺纹 编号2、4、6、用于缸径D≥φ63
2 杆端内螺纹 仅用于φ40、φ50缸径
3 杆端外螺纹杆头耳环带衬套
4 杆端内螺纹杆头耳环带衬套
5  杆端外螺纹杆头耳环装关节轴承
6 杆端内螺纹杆头耳环装关节轴承
7 整体式活塞杆耳环带衬套
8 整体式活塞杆耳环装关节轴承
缓冲部位
编 号 连  接  方  式 备   注
0 不带缓冲 φ40、φ50、φ63缸径不带缓冲,速比=2时只有缸头端带缓冲。
1  两端带缓冲
2 缸头端带缓冲
3 杆头端带缓冲
性能参数

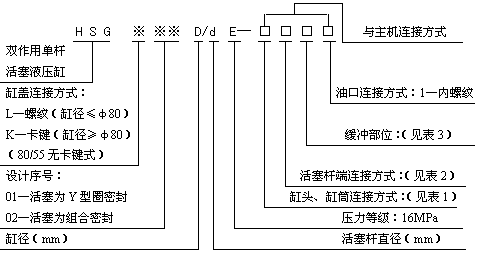

型     号 公称
压力(Mpa)

缸 径

速         比 非铰轴连接的最小行程S1(mm)
D
(mm)
1.33 1.46 2
杆径d(mm) 最大行程s(mm) 杆径d(mm) 最大行程s(mm) 杆径d(mm) 最大行程s(mm)
HSGL※※-40/dE

16

40 20 320 22 400 25 480
HSGL※※-50/dE 50 25 400 28 500 32 600
HSGL※※-63/dE 63 32 500 35 630 45 750
HSGL※※-80/dE 80 40 640 45 800 55 950
HSGL※※-80/dE 80 40 640 45 800 30
HSGL※※-90/dE 90 45 720 50 900 63 1080 40
HSGL※※-100/dE 100 50 800 55 1000 70 1200 40
HSGL※※-110/dE 110 55 880 63 1100 80 1320 40
HSGL※※-125/dE 125 63 1000 70 1250 90 1500 35
HSGL※※-140/dE 140 70 1120 80 1400 100 1680 45
HSGL※※-150/dE 150 75 1200 85 1500 105 1800 50
HSGL※※-160/dE 160 80 1280 90 1600 110 1900 40
HSGL※※-180/dE 180 90 1450 100 1800 125 2150 45
HSGL※※-200/dE 200 100 1600 110 2000 140 2400 45
HSGL※※-220/dE 220 110 1760 125 2200 160 2640 50
HSGL※※-250/dE 250 125 2000 140 2500 180 3000 55

注:1、速比:系指活塞有效面积与活塞杆腔有效面积之比。
    2、最大行程原则上是:=1.33时,S=8D(缸径)=1.46时,S=10D(缸径)=2时,S=12D(缸径)
    3、用户所需S大于表中规定最大行程时,不保压杆稳定,应通过双方协商解决。
    4、较轴连接的最小行程按表5、6、7、8选定。
    5、可承接缸径250至500油缸的设计制造,具体要求请与我厂技术部门联系。
    6、油液最高污染等级:按GB/T14039之19/16。

外形安装连接尺寸
1、活塞杆端为外螺纹连接
2、活塞杆端为外螺纹杆头耳环连接
3、活塞杆端为内螺纹连接
4、活塞杆端为内螺纹杆头耳环连接
选型方法

1、用户根据需要,对照“型号说明”写出连接方式编号(即“型号说明”中最后4位数字)。然后按活塞端的连接方式查阅图一至图四,确定需要的结构形式,按结构形式、缸径、速比行程查阅表5至表8,确定外形安装连接尺寸。

2、订贷时写出完整的型号及行程,安装距:

注:用户所需安装距若与表5至表8中的L1+S或L21至L24相同时,订贷时可不写出安装距;不相同时则必须写出安装距。但所需安装距只能大于或等于L1+S至L4+S或L21至L24。用户所选L31至L38之尺寸,应在表5至表8中规定的范围内。

举例:某用户需要的液压缸:活塞用Y形圈密封,缸筒为铰轴连接,活塞杆端为外螺纹杆头耳环装关节轴承,缸头端带缓冲,缸径为150,杆径为85,行程为1000,安装距L33为800,其订贷用的型号及行程、安装距为
