单向阀又称止回阀或逆止阀，用于液压系统中，防止油液反向流通。单向阀按其进口油流和出口油流的方向来分：有直通式、直角式两种。阀芯开启压力有0.04MPa和0.4MPa两种。前者开启的压力一般作为背压阀使用。单向阀可与溢流阀、减压阀、顺序阀、节流阀调速阀等并联组成单向溢流阀、单向减压阀、单向顺序阀、单向节流阀、单向调速成阀等，以进一步发挥这些阀的功能。
本系列单向阀具有流阻损失小、无泄漏、无冲击等特点。 |
 |
|
|
|
| A系列直通单向阀公称压力PN31.5MPa |
开启压力Ha=0.04MPa
开启压力Hb=0.4MPa |
(图一) |
|
| 型号 |
公称通径DN |
L |
D |
M |
L1 |
S |
| A-H10L |
10 |
82 |
30 |
22×1.5 |
18 |
36 |
| A-H20L |
20 |
106 |
42 |
33×2 |
22 |
48 |
| A-H32L |
32 |
130 |
60 |
48×2 |
24 |
65 |
|
|
|

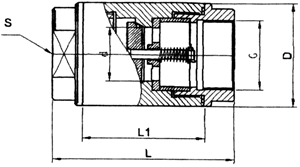

(图一)A系列直通单向阀 |
|
|
|
|
|
|

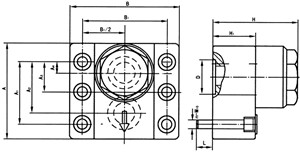

(图二)AJ系列板式单向阀 |

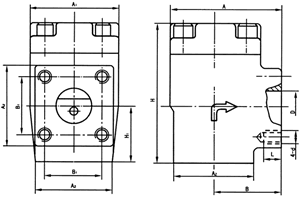

(图三)AJ系列直角法兰式单向阀 |
| AJ系列板式单向阀公称压力PN31.5MPa |
开启压力Ha=0.04MPa
开启压力Hb=0.4MPa |
(图二) |
|
| 型号 |
公称通径DN |
A |
A1 |
A2 |
A3 |
A4 |
B |
B1 |
D |
H |
H1 |
L |
n |
| AJ-H10B |
10 |
67 |
42.9 |
35.7 |
|
7.1 |
90 |
66.7 |
13 |
70 |
30 |
16 |
4 |
| AJ-H20B |
20 |
86 |
60.3 |
49.2 |
|
11.1 |
105 |
79.4 |
20 |
85 |
36 |
16 |
4 |
| AJ-H32B |
32 |
108 |
84.1 |
67.5 |
42.1 |
16.7 |
120 |
96.8 |
30 |
110 |
45 |
16 |
6 |
|
| AJ系列直角法兰式单向阀公称压力PN31.5MPa |
开启压力Ha=0.04MPa
开启压力Hb=0.4MPa |
(图三) |
|
| 型号 |
公称通径DN |
A |
A1 |
A2 |
B |
B1 |
D |
4-d |
L |
H |
H1 |
| AJ-H32F |
32 |
103.5 |
76 |
85 |
60 |
60.1 |
30 |
M14 |
22 |
140 |
68 |
| AJ-H50F |
50 |
158 |
120 |
120 |
97 |
83.4 |
46 |
M20 |
30 |
170 |
74.5 |
| AJ-H65F |
65 |
181 |
140 |
140 |
110 |
102.5 |
55 |
M20 |
30 |
210 |
85 |
| AJ-H80F |
80 |
199 |
170 |
155 |
113 |
113.1 |
66 |
M24 |
36 |
275 |
113 |
|
|
|
|
|

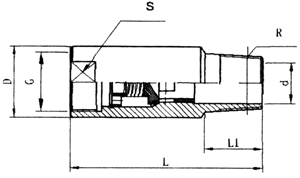

(图四)中压管式单向阀 |
(图五)中压管式单向阀 |
(图四)PN2.0 DN40
| 公称通径 |
d |
D |
L |
L1 |
G |
R |
S |
| DN
40 |
34 |
58 |
155 |
50 |
G11/2 |
R11/2 |
54 |
|
(图五)PN2.0 DN50
| 公称通径 |
d |
D |
L |
L1 |
G |
|
S |
| DN
50 |
45 |
88 |
150 |
100 |
2-G2 |
|
74 |
|
|
