 现在位置是：产品介绍→高压三通选择球阀


    本厂生产的L、T系列三通球阀具有操作灵活、流阻小、换向迅速、密封性能好等特点。它适用于对气体介质或液体介质切换分流。使用一台三通球阀可代替两台普通阀门工作，因此不但使管路设计结构紧凑更为有效，而且也降低了投资和成本。
本阀门主要适用于液压系统、化工、炼油设备三路管路的流向切换。
本厂生产的三通球阀可做成L形（直角形）也可做成T形。
公称压力：31.5MPa
试验压力：40MPa
工作压力：31.5MPa
适用介质：液压油、水、一乙二醇及其它混合体
英制管螺纹G"（图一） 美标NPT（图二） HS轻系列（图三） HS重系列（图四） 外螺纹W（图五） 内螺纹N（图六）

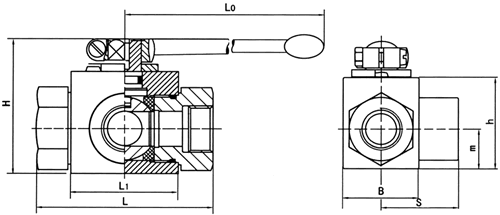

内螺纹（英制管螺纹）  G                                                                                   （图一）
型   号 DN PN DN1 L L1 B H h m s L0 i d
HS-K3-G1/4-L/T 6 31.5 6 69 40 26 47 33 13.5 34.5 115 14 G1/4
HS-K3-G3/8-L/T 10 31.5 10 72 43 32 52 38 17.5 36 115 14 G3/8
HS-K3-G1/2-L/T 13 31.5 13 83 48 35 54 40 19 41.5 115 16.3 G1/2
HS-K3-G3/4-L/T 20 31.5 20 95 62 49 75 57 24.5 47.5 200 18 G3/4
HS-K3-G1-L/T 25 31.5 25 113 66 58 83 65 29.5 56.5 200 20 G1
HS-K3-G11/4-L/T 32 31.5 25 120 66 58 83 65 29.5 60 200 22 G11/4

美标NPT内螺纹   ANSI  B1.20.1                                                                             （图二）
型   号 DN PN DN1 L L1 B H h m s L0 i d
HS-K3-3/8NPT-L/T 10 31.5 10 78 43 32 52 38 17.5 36 115 17.4 3/8"NPT
HS-K3-1/2NPT-L/T 15 31.5 13 104 48 35 54 40 19 41.5 115 25 1/2"NPT
HS-K3-3/4NPT-L/T 20 31.5 20 102 62 49 75 57 24.5 47.5 200 23.1 3/4"NPT
HS-K3-1NPT-L/T 25 31.5 25 119 66 58 83 65 29.5 56.5 200 27.8 1"NPT
HS-K3-11/4NPT-L/T 32 31.5 25 130 66 58 83 65 29.5 60 200 23 11/4"NPT

HS轻系列                                                                                                （图三）
型   号 DN PN d1 DN1 L L1 B H h m s L0 i d
HS-K3-10L-L/T 8 31.5 10 8 74 40 26 47 33 13.5 37 115 11 M16×1.5
HS-K3-12L-L/T 10 31.5 12 10 74 43 32 52 38 17.5 37 115 11 M18×1.5
HS-K3-15L-L/T 13 31.5 15 13 82 48 35 54 40 19 41 115 12 M22×1.5
HS-K3-18L-L/T 13 31.5 18 13 82 48 35 54 40 19 41 115 12 M26×1.5
HS-K3-22L-L/T 20 31.5 22 20 101 62 49 75 57 24.5 50.5 200 14 M30×2
HS-K3-28L-L/T 25 31.5 28 25 108 66 58 83 65 29.5 54 200 14 M36×2
HS-K3-35L-L/T 32 31.5 35 25 112 66 58 83 65 29.5 56 200 16 M45×2

HS重系列                                                                                               （图四）
型   号 DN PN d1 DN1 L L1 B H h m s L0 i d
HS-K3-10S-L/T 6 31.5 10 6 73 40 26 47 33 13.5 36.5 115 12 M18×1.5
HS-K3-12S-L/T 8 31.5 12 8 76 40 26 47 33 13.5 38 115 12 M20×1.5
HS-K3-14S-L/T 10 31.5 14 10 80 43 32 52 38 17.5 40 115 14 M22×1.5
HS-K3-16S-L/T 13 31.5 16 13 86 48 35 54 40 19 43 115 14 M24×1.5
HS-K3-20S-L/T 13 31.5 20 13 90 48 35 54 40 19 43 115 16 M30×2
HS-K3-25S-L/T 20 31.5 25 20 109 62 49 75 57 24.5 54.5 200 18 M36×2
HS-K3-30S-L/T 25 31.5 30 25 120 66 58 83 65 29.5 60 200 20 M42×2
HS-K3-38S-L/T 32 31.5 38 25 124 66 58 83 65 29.5 62 200 22 M52×2

外螺纹（W）外形尺寸及连接尺寸                                                                           （图五）
型    号 DN PN DN1 L S B i n m d d2(O型圈规格)
HS-K3-J10W-L/T 10 31.5 9 76 34 36 10 13 43 M24×1.5 18×2.4
HS-K3-J15W-L/T 15 31.5 13 85 36 44 15 14 50 M30×1.5 24×2.4
HS-K3-J20W-L/T 20 31.5 17 103 45 52 20 15 60 M36×2 30×3.1
HS-K3-J25W-L/T 25 31.5 22 116 50.5 60 25 18 70.5 M42×2 35×3.1

内螺纹（N）外形尺寸及连接尺寸                                                                          图（六）
型    号 8 PN DN1 L S B i n m d
HS-K3-J10N-L/T 10 31.5 9 76 34 36 14 43 18 M1×1.5
HS-K3-J15N-L/T 15 31.5 13 83.5 40 44 16 50 22 M22×1.5
HS-K3-J20N-L/T 20 31.5 17 95 52 52 18 60 26 M27×2
HS-K3-J25N-L/T 25 31.5 22 113 60 60 20 60 30 M33×2
